Basınçlı Hava Kurutucuları ve Boyutlandırma

Basınçlı hava kurutucuları, genellikle belirli bir hava debisi için belirli bir nem seviyesine ulaşacak şekilde derecelendirilir.

Havanın su buharı içeriği sıcaklığa ve basınca bağlı olarak değişecektir; sıcaklık artarsa, havanın su tutma kapasitesi artar.

Basınç artışında ise tam tersi durum yaşanır. Havanın su buharı içeriği basınçla tersine değişir, örneğin eğer basınç artarsa, daha fazla nem yoğuşma suyu olarak açığa çıkar.

Bu sebeple kurutucularda üretici firmalar tarafından belirtilen düzeltme katsayıları kullanılır.

Bu sayede mevcut kurutucunun geçerli sıcaklık ve basınç ortamında ne kadar etkili olacağı bulunur.

Kurutucuyu seçerken (boyutlandırırken) en kötü durum senaryosu baz alınır.

Yani vidalı kompresörlerin tam kapasitede çalıştığı, sıcaklık ve basıncın aşırı yüksek olduğu durumlara göre düzeltme yapılmalıdır.

Özellikle sıcaklıkların daha da fazla olabileceği düşünüldüğünde kurutucu kapasitesinin bulunandan aşağıda seçilmemesi önemli olacaktır.

Yardımcı tesis ünitelerinin bulunduğu yerleri güneşten ve tozdan koruyabilirsek ve bakımları düzenli yapabilirsek kurutucularımız daha verimli çalışabilir.

Kaliteli ve verimli hava şartlandırması kurutma ile başlar.

Yüksek kapasiteli kurutucu enerji harcamalarını artırır.

Düşük kapasiteli kurutucu hava kalitesinin düşük olmasına yol açar.

Düşük hava kalitesi tüm donanımın kirlenmesine, korozyona uğramasına ve arızalanmasına neden olarak büyük maddi kayıplar yaratır.

Örnek :

Toplam nominal debiyi; 19.5 m^3/dak = 1170 m^3/sa = 690 SCFM

Çalışma basıncını; 8 bar

Yardımcı tesisin bulunduğu konumda dış ortam sıcaklığını yazın 40 santigrat derece

Kurutucu girişindeki basınçlı hava sıcaklığını 45 santigrat derece kabul edersek eğer;

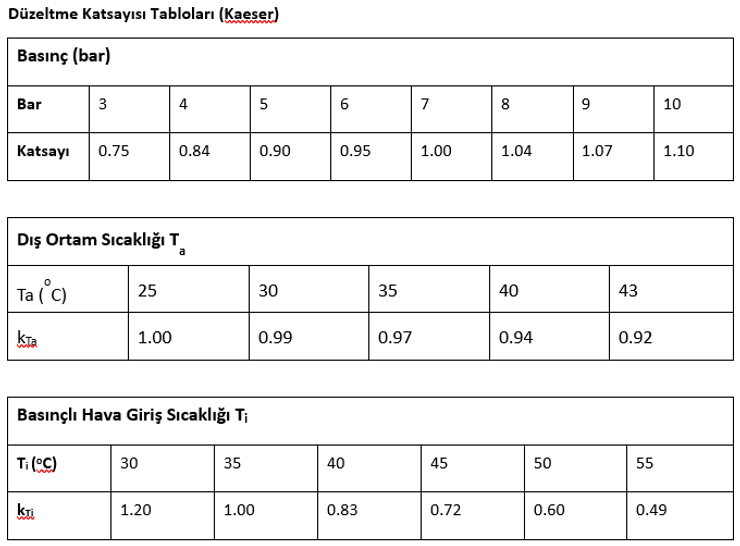

Düzeltme Katsayısı = 1.04 x 0.94 x 0.72=0.704 bulunur (Kaeser).

Bu şartlarda seçilmesi gereken kurutucu kapasitesi:

Kurutucu Kapasitesi = 1170/0.704 = 1661 m^3/sa olmalıdır.

Kaynak / Referans:

Kaynak : https://au.kaeser.com/services/blog/how-do-i-size-a-compressed-air-dryer.aspx#:~:text=To%20calculate%20the%20right%20sized,6.57%20m3%2Fmin%20effectively.
